滑块结构设计全解 – 干货分享，建议收藏
一、滑块的核心作用
- 一句话定义：解决产品侧面倒扣、孔槽无法直接脱模的问题。
- 核心逻辑：开模方向与滑块移动方向垂直。
- 动作流程：开模 → 滑块侧向抽芯（脱离倒扣） → 顶出产品。

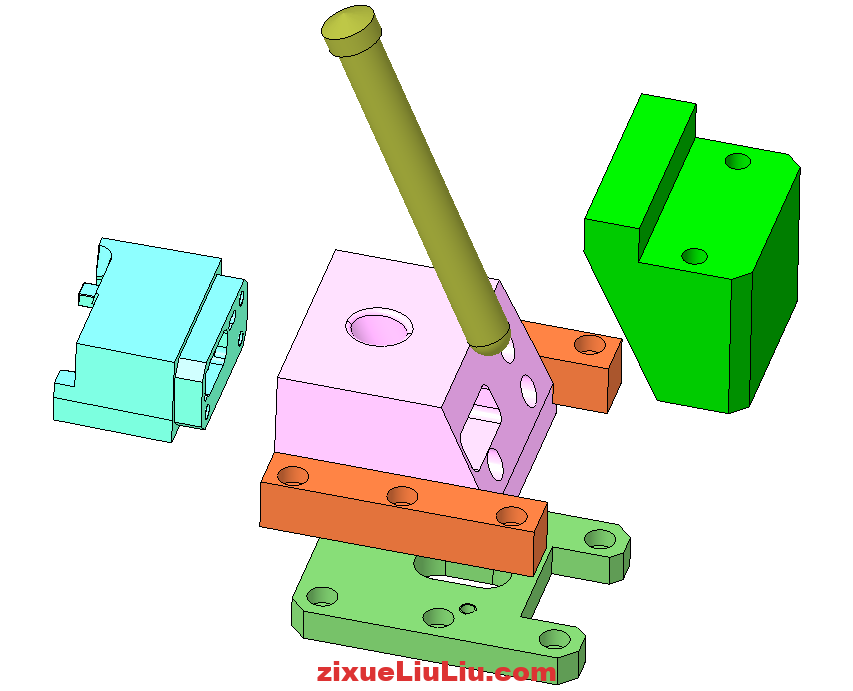

二、标准结构：6大核心部件
- 铲基（锁紧块）：注塑时锁死滑块，抗压防飞边。
- 斜导柱（斜销）：开模动力源，驱动滑块移动。
- 滑块本体（行位座）：承载镶件，在导轨上滑动。
- 滑块镶件（入子）：直接成型产品，易损需单独制作。
- 压条（耐磨块）：导向与减磨，防止滑块磨损座体。
- 限位装置：开模后固定滑块位置，确保合模顺利。

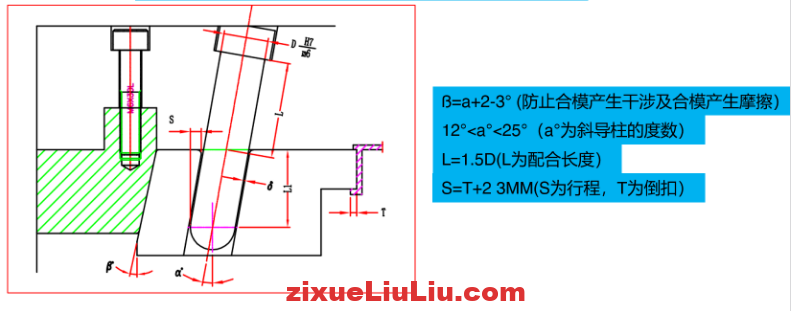

三、黄金设计参数（必背）
| 参数项 | 推荐数值/公式 | 避坑指南 |
|---|---|---|
| 抽芯距离 | 实际深度 + 2~3mm | 必须留安全余量，否则刮伤产品。 |
| 斜导柱角度 | 15°~20° (最大不超22°) | 角度越大受力越大，易断裂或卡死。 |
| 铲基角度 | 斜导柱角度 + 2°~3° | 确保合模时先锁紧，开模时先脱离。 |
| 配合间隙 | 0.02~0.04mm | 间隙过大飞边，过小烧死。 |
四、避坑三要素
- 锁紧要稳：铲基必须比斜导柱角度大，保证注塑压力下不后退。
- 导向要准：底部必须加耐磨块（压条），严禁滑块直接与模板摩擦。
- 冷却排气：镶件内部尽量走水路防缩水；分型面必开排气槽（深0.02~0.03mm）防烧焦。
五、极简口诀
抽芯余量留三毫，角度莫超二十五。
铲基角度加两度，耐磨导向不能无。
水路排气要到位，限位精准不撞模。
——————————————————————
